Az alábbi adattáblákban megtalálod az SV és TL modellek hivatalos adatait.




SV 400, SV 400s adattábla
SV 650, SV 650s adattábla
TL 1000s, TL 1000r adattábla
SV 1000, SV 1000s adattábla
Egy kis leírás
Modellek megkülönböztetése
K4 és K5 modell közti változások
Színváltozatok

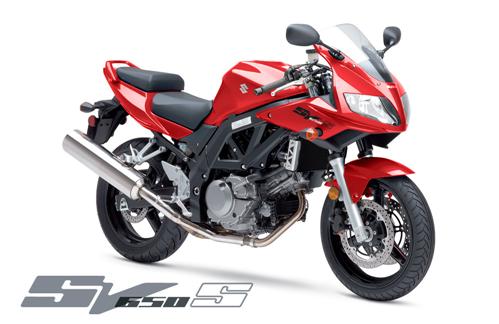

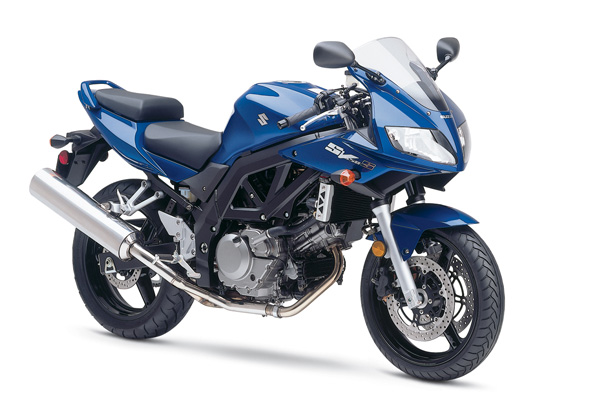

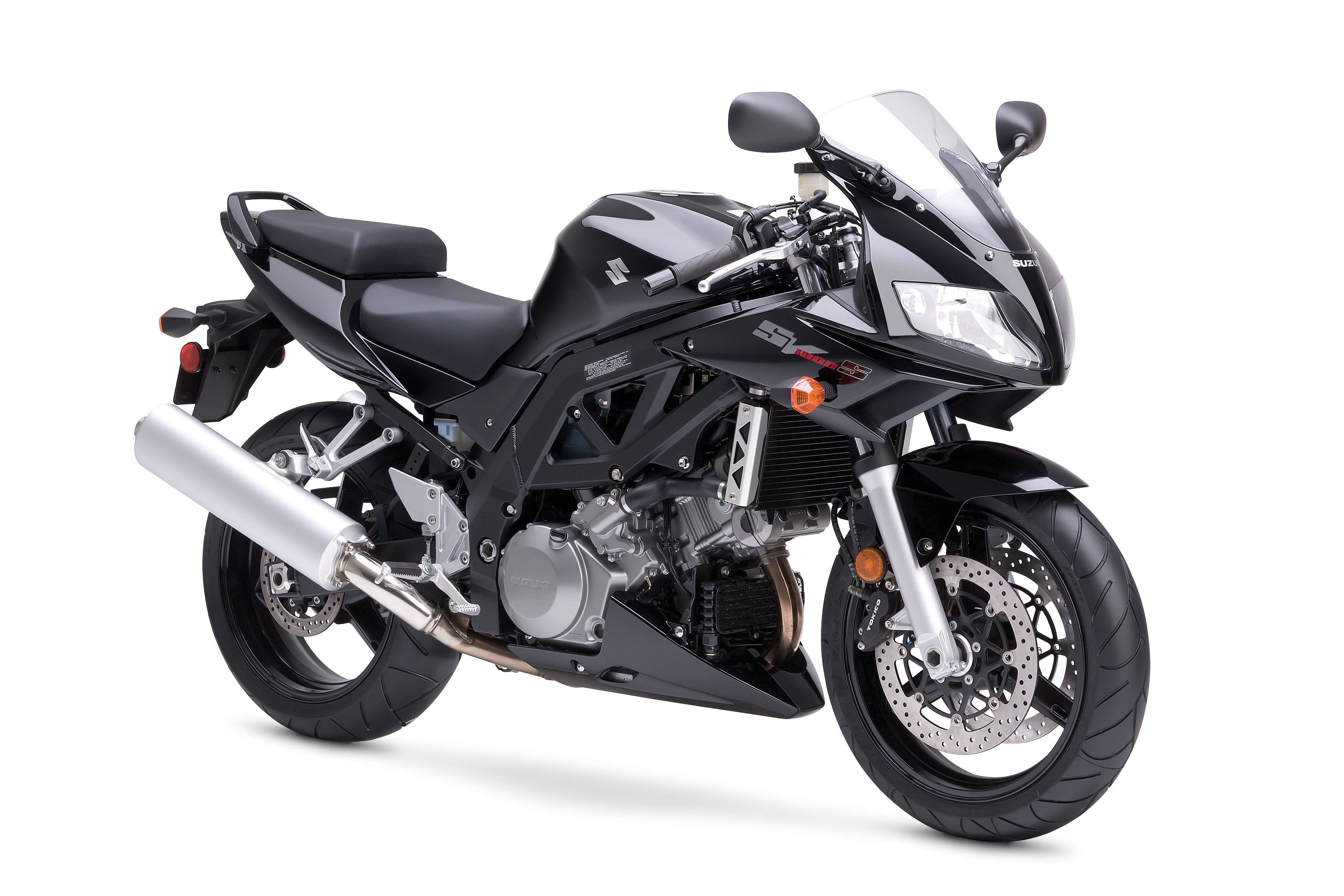

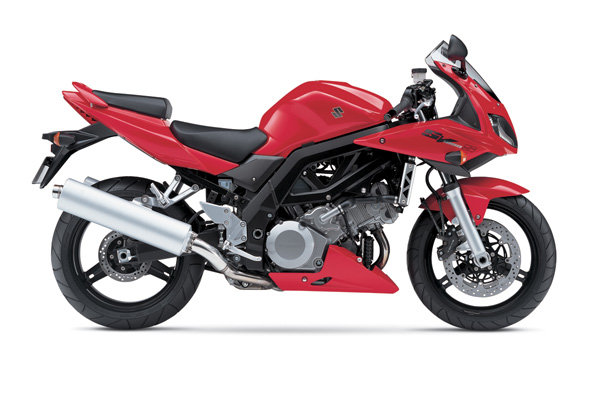

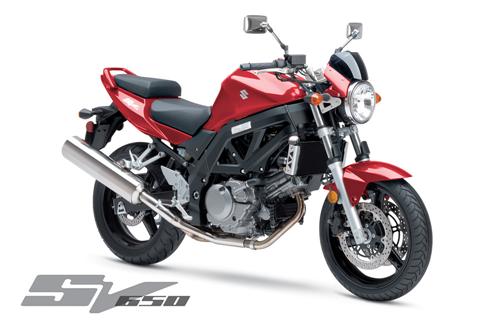

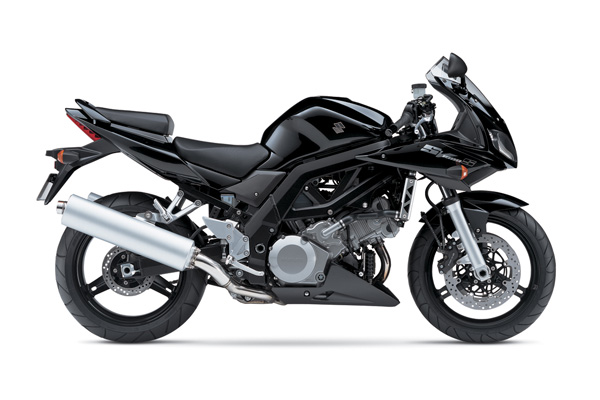

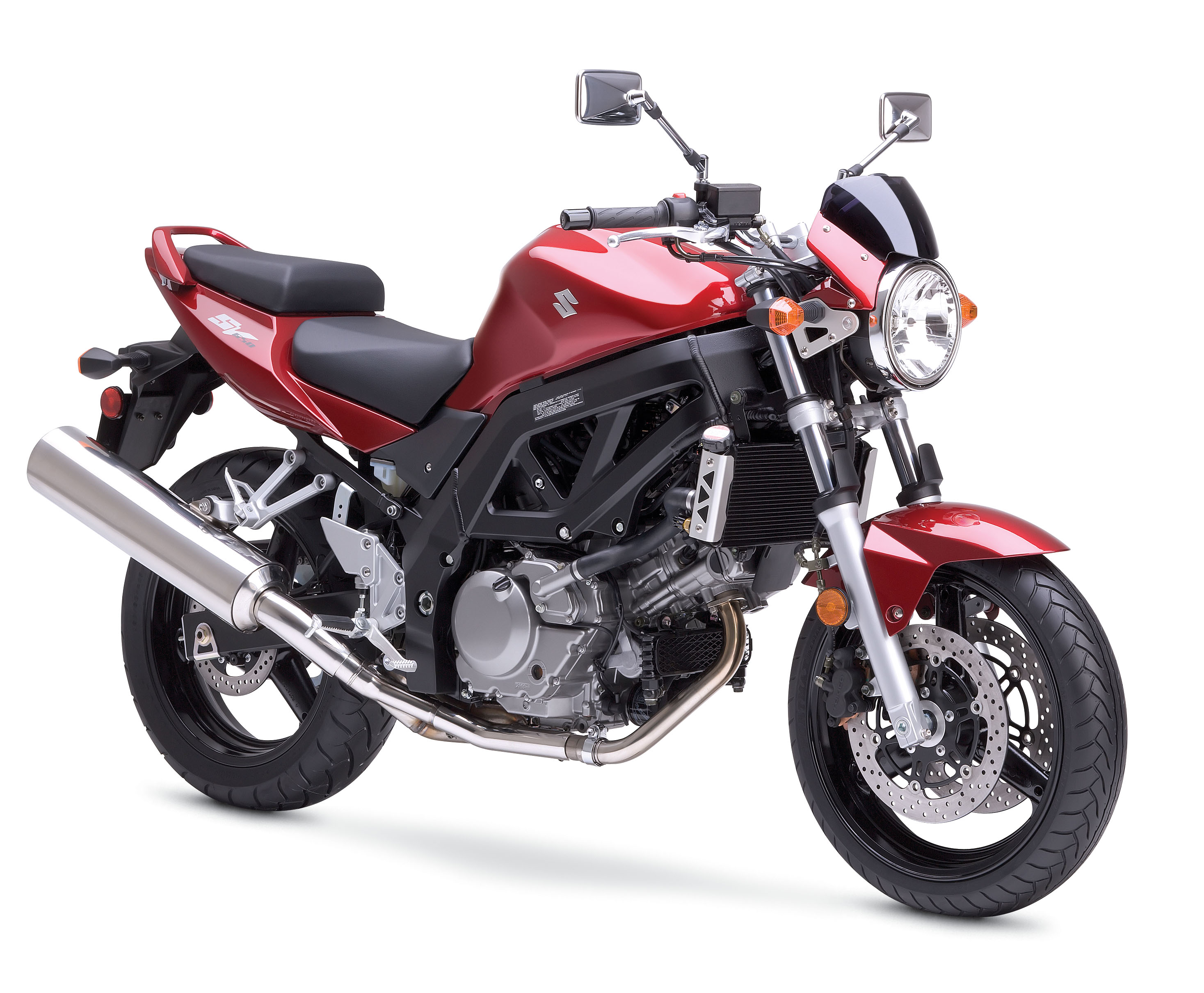

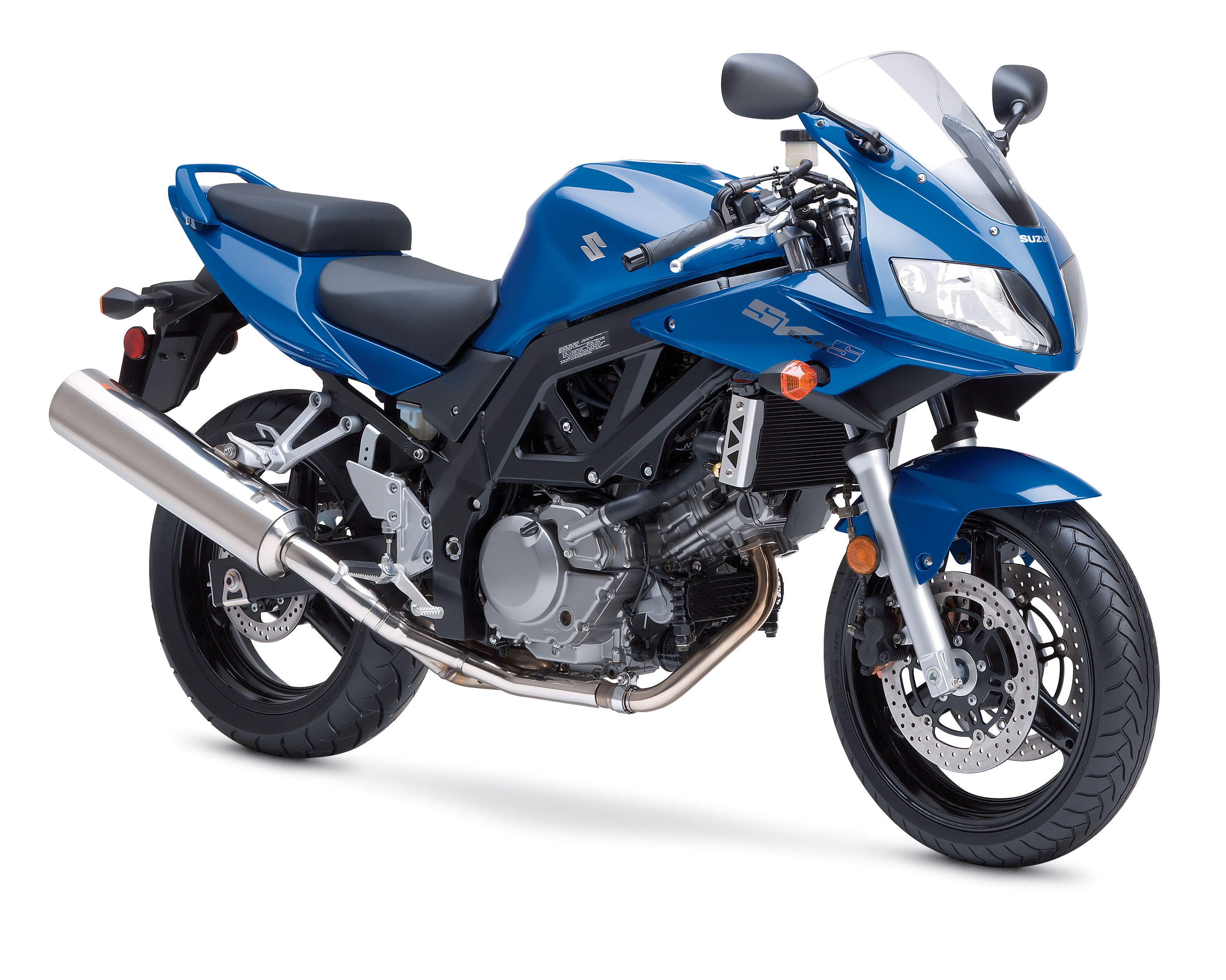

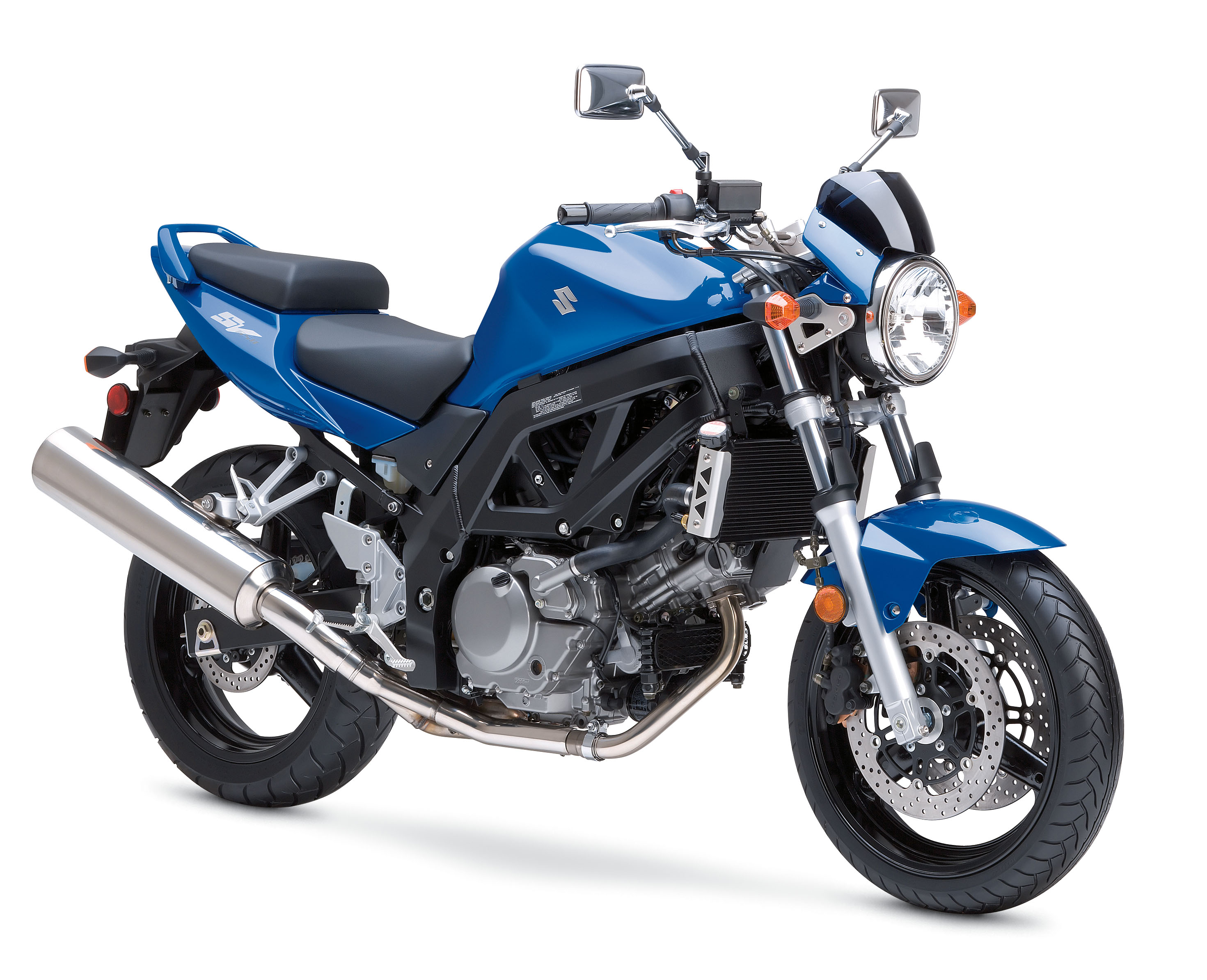

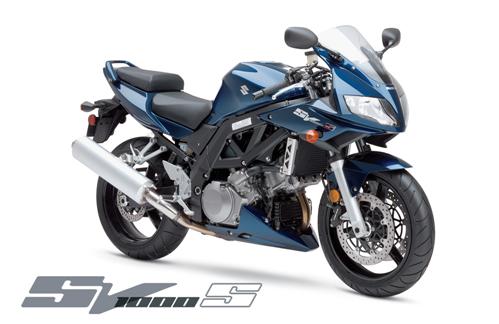

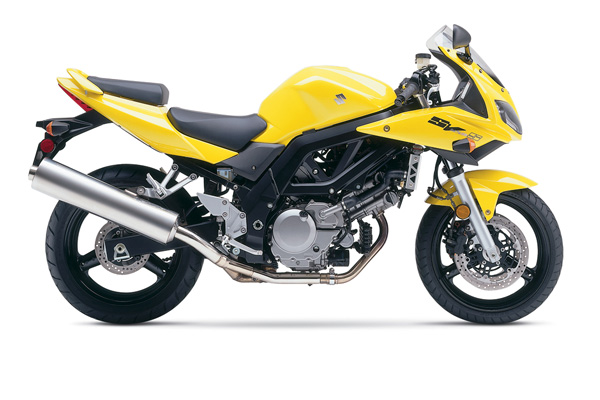

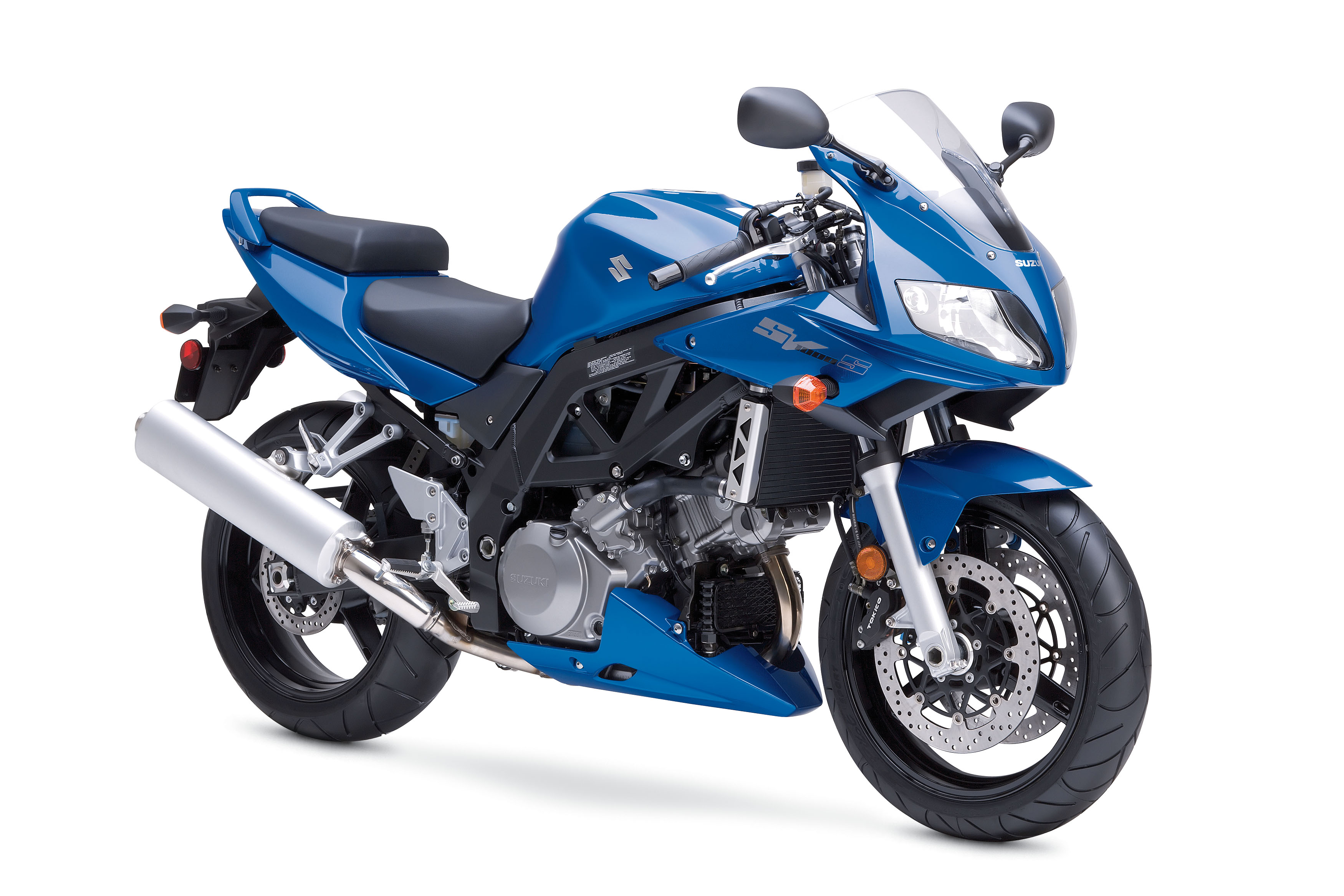

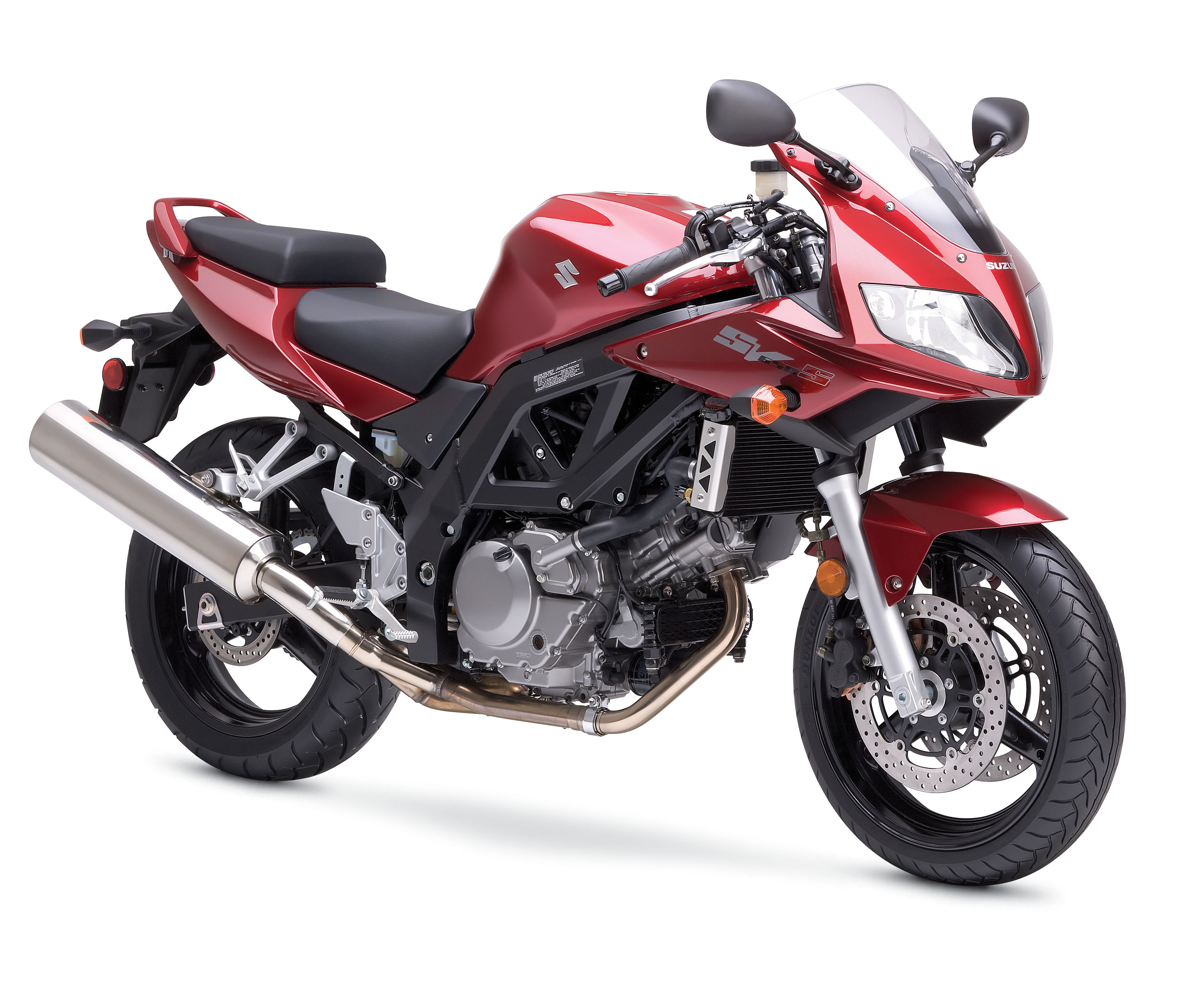

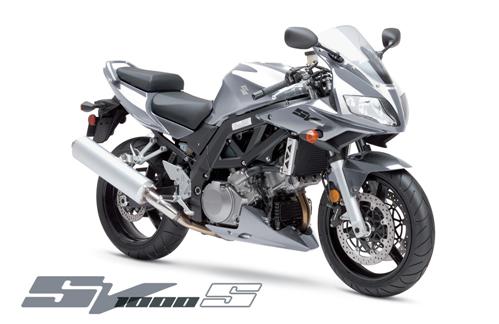

K5, K6, K7 modellek képei

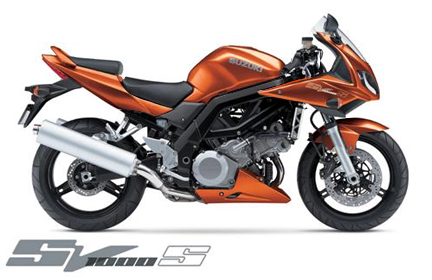

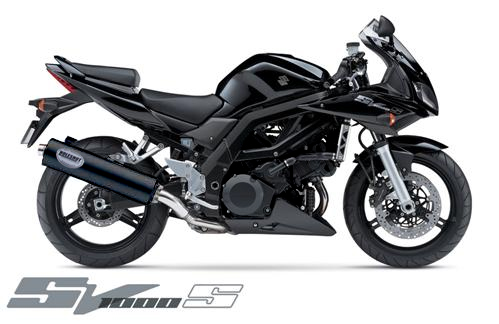

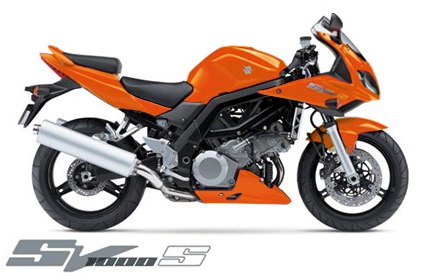

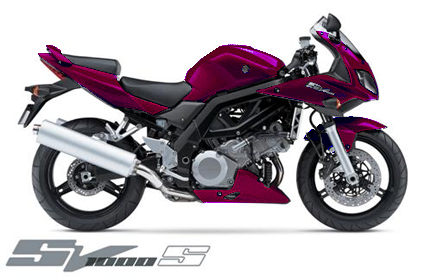

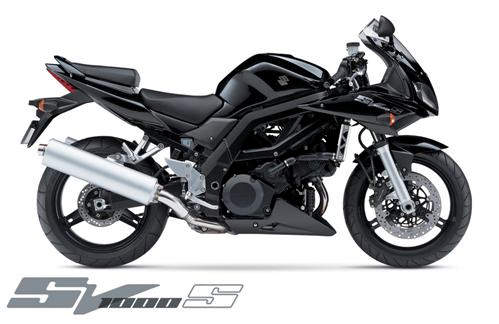

SV szín tervezetek



SV 400, SV 400 S


SV 400 1998 1999 2000 2001 2002 2003 2004 2005
Motor típusa 399 ccm-es, vízhűtéses, 90 fokos, 4 ütemű V-motor
Furat x löket (mm) 72 x 49
Sűrítési arány 11.8:1
Szelepek száma DOHC, 4/henger
Üzemanyag rendszer BDSR36
Gyújtás Tranzisztoros elektronikus
Teljesítmény 53LE/10500rpm
Nyomaték 41Nm/8000rpm
Sebességfokozatok 6
Meghajtás Lánc
Indítórendszer Elektronikus
Felfüggesztés elöl Teleszkópos
Felfüggesztés hátul Lengőkaros
Villaszög/utánfutás 25 fok/100mm
Gumi elöl 120/60-17
Gumi hátul 160/60-17
Fékek elöl 2 dugattyús 290mm-es tárcsa 2 db 2 dugattyús 290mm-es tárcsa
Fékek hátul 1 dugattyús 220mm-es tárcsa
Teljes hossz 2070mm
Teljes szélesség 750mm
Teljes magasság 1060mm
Ülésmagasság 785mm
Tengelytáv 1430mm
Hasmagasság 140mm
Tank kapacitása/tartalék 16l/2,7l
Száraz tömeg 163kg



SV 400 S 1998 1999 2000 2001 2002 2003 2004 2005
Motor típusa 399 ccm-es, vízhűtéses, 90 fokos, 4 ütemű V-motor
Furat x löket (mm) 72 x 49
Sűrítési arány 11.8:1
Szelepek száma DOHC, 4/henger
Üzemanyag rendszer BDSR36
Gyújtás Tranzisztoros elektronikus
Teljesítmény 53LE/10500rpm
Nyomaték 41Nm/8000rpm
Sebességfokozatok 6
Meghajtás Lánc
Indítórendszer Elektronikus
Felfüggesztés elöl Teleszkópos
Felfüggesztés hátul Lengőkaros
Villaszög/utánfutás 25 fok/100mm
Gumi elöl 120/60-17
Gumi hátul 160/60-17
Fékek elöl 2 dugattyús 290mm-es tárcsa 2 db 2 dugattyús 290mm-es tárcsa
Fékek hátul 1 dugattyús 220mm-es tárcsa
Teljes hossz 2040mm
Teljes szélesség 740mm
Teljes magasság 1130mm
Ülésmagasság 785mm
Tengelytáv 1415mm
Hasmagasság 140mm
Tank kapacitása/tartalék 16l/2,7l
Száraz tömeg 167kg



SV 650, SV 650 S


SV 650 1999 2000 2001 2002 2003 2004 2005 2006 2007
Motor típusa 645 ccm-es, vízhűtéses, 90 fokos, 4 ütemű V-motor
Furat x löket (mm) 81 x 62,6
Sűrítési arány 11,5:1
Szelepek száma DOHC, 4/henger
Üzemanyag rendszer 2 Mikuni BDSR39 karburátor Injektoros
Gyújtás Digitális/tranzisztoros gázadás érzékelő szenzorral Digitális/tranzisztoros
Teljesítmény 70LE/9000rpm 72LE/9000rpm 74LE/9000rpm
Nyomaték 62Nm/7400rpm 64Nm/7200rpm
Sebességfokozatok 6 mechanikus
Meghajtás Lánc (15/45)
Indítórendszer Elektronikus
Felfüggesztés elöl 41mm-es teleszkópos villa 120mm-es rugóúttal 41mm-es teleszkópos villa 130mm-es rugóúttal
Felfüggesztés hátul lengőkaros, progresszív, 7 lépcsőben állítható rugó-előfeszítés, 125mm rugóúttal
Villaszög/utánfutás 25 fok/100mm 25 fok/102mm
Gumi elöl 120/60-17 x 3,5
Gumi hátul 160/60-17 x 4,5
Fékek elöl 2 dugattyús 290mm-es tárcsa 2 db 2 dugattyús 290mm-es tárcsa
Fékek hátul 1 dugattyús 220mm-es tárcsa
Teljes hossz 2045mm 2080mm
Teljes szélesség 760mm 745mm
Teljes magasság 1060mm 1085mm
Ülésmagasság 805mm 800mm
Tengelytáv 1420mm 1430mm 1440mm
Hasmagasság 140mm 150mm
Tank kapacitása 16l 17l
Száraz tömeg 167kg 165kg
Gyári gyorsulási adat - 3,7s (0-100km/h)
Mért gyorsulási adat - 4,2s (0-100km/h)
Fogyasztás Normál használat esetén 4-5l/100km, sportos használat esetén 5-6l/100km, autópályán 6-8l/100km



SV 650 S 1999 2000 2001 2002 2003 2004 2005 2006 2007
Motor típusa 645 ccm-es, vízhűtéses, 90 fokos, 4 ütemű V-motor
Furat x löket (mm) 81 x 62,6
Sűrítési arány 11,5:1
Szelepek száma DOHC, 4/henger
Üzemanyag rendszer 2 Mikuni BDSR39 karburátor Injektoros
Gyújtás Digitális/tranzisztoros gázadás érzékelő szenzorral Digitális/tranzisztoros
Teljesítmény 70LE/9000rpm 72LE/9000rpm 74LE/9000rpm
Nyomaték 62Nm/7400rpm 64Nm/7200rpm
Sebességfokozatok 6 mechanikus
Meghajtás Lánc
Indítórendszer Elektronikus
Felfüggesztés elöl 41mm-es teleszkópos villa 120mm-es rugóúttal 41mm-es teleszkópos villa 130mm-es rugóúttal
Felfüggesztés hátul lengőkaros, progresszív, 7 lépcsőben állítható rugó-előfeszítés, 125mm rugóúttal
Villaszög/utánfutás 25 fok/100mm 25 fok/102mm
Gumi elöl 120/60-17 x 3,5
Gumi hátul 160/60-17 x 4,5
Fékek elöl 2 dugattyús 290mm-es tárcsa 2 db 2 dugattyús 290mm-es tárcsa
Fékek hátul 1 dugattyús 220mm-es tárcsa
Teljes hossz 2045mm 2085mm
Teljes szélesség 760mm 730mm
Teljes magasság 1060mm 1070mm
Ülésmagasság 805mm 800mm
Tengelytáv 1420mm 1430mm 1430mm
Hasmagasság 140mm 155mm
Tank kapacitása 16l 17l
Száraz tömeg 169kg
Gyári gyorsulási adat - 3,5s (0-100km/h)
Mért gyorsulási adat - 3,9s (0-100km/h)
Fogyasztás Normál használat esetén 4-5l/100km, sportos használat esetén 5-6l/100km, autópályán 6-8l/100km



TL 1000 S, TL 1000 R


TL 1000 S 1997 1998 1999 2000 2001
Motor típusa 996 ccm-es, vízhűtéses, 4 ütemű, l-twin motor
Furat x löket (mm) 98 x 66
Szelepek száma 4/henger
Teljesítmény 125LE/8500rpm
Nyomaték 103Nm/8000rpm
Sebességfokozatok 6
Meghajtás Lánc
Gumi elöl 120/70-17
Gumi hátul 190/50-17
Fékek elöl 2 db 4 dugattyús 320mm-es tárcsa
Fékek hátul 1 dugattyús 220mm-es tárcsa
Ülésmagasság 835mm
Tengelytáv 1415mm
Tank kapacitása 17l
Száraz tömeg 189kg



TL 1000 R 1998 1999 2000 2001 2002 2003
Motor típusa 996 ccm-es, vízhűtéses, 4 ütemű, l-twin motor
Furat x löket (mm) 98 x 66
Szelepek száma 4/henger
Teljesítmény 135LE/9500rpm
Nyomaték 106Nm/7500rpm
Sebességfokozatok 6
Meghajtás Lánc
Gumi elöl 120/70-17
Gumi hátul 190/50-17
Fékek elöl 2 db 4 dugattyús 320mm-es tárcsa
Fékek hátul 1 dugattyús 220mm-es tárcsa
Ülésmagasság 815mm
Tengelytáv 1405mm
Tank kapacitása 17l
Száraz tömeg 197kg



SV 1000, SV 1000 S


SV 1000 2003 2004 2004 2006 2007
Motor típusa 996 ccm-es, vízhűtéses, 90 fokos, 4 ütemű V-motor
Furat x löket (mm) 98 x 66
Sűrítési arány 11,3:1
Szelepek száma DOHC, 4/henger
Üzemanyag rendszer Suzuki párhuzamos, hengerenkénti szabályozású injektor
Gyújtás Digitális/tranzisztoros
Teljesítmény 120LE/9000rpm
Nyomaték 102Nm/7200rpm
Sebességfokozatok 6
Meghajtás Lánc (17/40)
Indítórendszer Elektronikus
Felfüggesztés elöl 46 mm-es teleszkópvilla tekercsrugóval, olaj-csillapítással, álítható rugóelőfeszítéssel, állítható húzó és nyomó csillapítással
Felfüggesztés hátul lengővilla, állítható előfeszítésű tekercsrugóval, állítható húzó és nyomó csillapítású gáz-olaj csillapítóval
Villaszög/utánfutás 24,8 fok/107mm
Gumi elöl 120/70-17 x 3,5
Gumi hátul 180/55-17 x 5,5
Fékek elöl 2 db 4 dugattyús 310mm-es tárcsa
Fékek hátul 1 dugattyús 220mm-es tárcsa
Teljes hossz 2080mm
Teljes szélesség 785mm
Teljes magasság 1080mm
Ülésmagasság 800mm
Tengelytáv 1445mm
Hasmagasság 150mm
Tank kapacitása 17l
Száraz tömeg 186kg
Gyári gyorsulási adat 3,1s (0-100km/h)
Mért gyorsulási adat 3,4s (0-100km/h)
Fogyasztás Normál használat esetén 5-6l/100km, sportos használat esetén 6-8l/100km, autópályán 7-9l/100km



SV 1000 S/SZ 2003 2004 2004 2006 2007
Motor típusa 996 ccm-es, vízhűtéses, 90 fokos, 4 ütemű V-motor
Furat x löket (mm) 98 x 66
Sűrítési arány 11,6:1
Szelepek száma DOHC, 4/henger
Üzemanyag rendszer Suzuki párhuzamos, hengerenkénti szabályozású injektor
Gyújtás Digitális/tranzisztoros
Teljesítmény 120LE/9000rpm
Nyomaték 102Nm/7200rpm
Sebességfokozatok 6
Meghajtás Lánc (17/40)
Indítórendszer Elektronikus
Felfüggesztés elöl 46 mm-es teleszkópvilla tekercsrugóval, olaj-csillapítással, álítható rugóelőfeszítéssel, állítható húzó és nyomó csillapítással
Felfüggesztés hátul lengővilla, állítható előfeszítésű tekercsrugóval, állítható húzó és nyomó csillapítású gáz-olaj csillapítóval
Villaszög/utánfutás 24,5 fok/107mm
Gumi elöl 120/70-17 x 3,5
Gumi hátul 180/55-17 x 5,5
Fékek elöl 2 db 4 dugattyús 310mm-es tárcsa
Fékek hátul 1 dugattyús 220mm-es tárcsa
Teljes hossz 2085mm
Teljes szélesség 745mm
Teljes magasság 1070mm
Ülésmagasság 800mm
Tengelytáv 1430mm
Hasmagasság 150mm
Tank kapacitása 17l
Száraz tömeg 189kg
Gyári gyorsulási adat 3,0s (0-100km/h)
Mért gyorsulási adat 3,3s (0-100km/h)
Fogyasztás Normál használat esetén 5-6l/100km, sportos használat esetén 6-8l/100km, autópályán 7-9l/100km



Egy kis leírás

Az SV 650 és 650 S alaposan felbolygatta a motoros-világot. Az most bemutatkozó motorban V-kettes szív dobog. A motor emlékezet minket arra, miért kezdtünk motorozni: Élvezetből. Élvezet: egy egyszerű szó, amely sajnos egyre inkább elfeledetté válik rohanó világunkban. A szó, amiért az SV650 gyors sikert ért el. És ez az a szó, ami nem csak az utcán, hanem az amatőrversenyeken is sikeressé tette e motort. Az új generáció, amely új vázzal, hátsó lengőkarral, digitális üzemanyag-befecskendezéssel, és izgalmas, új külsővel hódit. Egy motorkerékpár, az élvezetre hangolva.

Teljesen új váz, vadiúj kinézet, két változatban
A Suzuki legújabb V2-ese két változatban kapható, mindkettő agresszív, új külsővel. A legszembetűnőbb különbség a két motor között az S modell lágyan sikló fejidoma, a kettős fényszóró-kialakítás, és a kormánycsonk.
Mindkét verzió komfortos üléspozíciót és relatíve alacsony ülésmagasságot biztosít a motoros számára. Mindkettőn találunk hátsó kapaszkodót, csomagrögzítő füleket, és ülés alatti tároló-rekeszt. Modern műszerfal, rajta LCD-kijelzős sebességmérővel és LED-es fényforrású, vertikális elrendezésű hátsó lámpák a különleges szögelésű faridomzaton teszik még egyedibbé a gépet.

Innovatív vázmegoldás
Az innovatív váz alapja az alumínium-ötvözet vázkeret, négy fő komponenssel: egy öntött kormány nyakrésszel, öntött lengőkarral, a lengőkar tengely ágyazása egybehegesztve a két öntött főváz résszel. Mindkét darabja precíziós öntéssel készül egy új, nagyvákuumos eljárással, ami teljesen kiküszöböli a porozitást és a zárványok kialakulását az öntvényeknél.
Mindkét modellnél a felnik elöl 3.5 x 17 colosak, hátul 4.5 x 17 colosak. A radiál gumik 120/60-17 és 160/60-17 méretűek. A dupla fékdugattyús rendszer két, 290 mm átmérőjű lukacsos tárcsát fékez. Hátul 220mm-es egytárcsás, kétdugattyús fék dolgozik, ami közvetlenül van a lengőkarra erősítve, a hagyományos torziós kar helyett. Így csökken a rugózatlan tömeg és egyszerűbbé válik a szerkezet.

Modern V2-es erőforrás
Az SV 650 motorja a tradicionális V2-es folyadékhűtéses erőforrás. A motor két hengere 90 fokos szögben áll egymáshoz képest a tökéletes kiegyensúlyozottság érdekében. Mindkét hengerfej négyszelepes, és dupla vezérműtengelyes. A furat 81 mm, a löket 62 mm, ami 645 köbcentis lökettérfogatot ad.
A szívócsatornákat és kipufogó-csatornákat tartalmazó hengerfejek mindegyike két-két szimpla rugóval működtetett 31 mm-es szívó- és 25.5 mm-es kipufogószelepet tartalmaz, előbbi 14 utóbbi 16 fokos szöget zárva be a henger középvonalával. A kompressziós arány 11.5:1.

Továbbfejlesztett SDTV befecskendező rendszer
Az SV 650-es a legmodernebb, dupla pillangószelepes (SDTV) digitális benzinbefecskendező rendszerrel rendelkezik. Az SDTV rendszer mindegyik szívótorokban egy második pillangószelepet is használ, hogy szabályozza a szívókeresztmetszetet, és a beszívott levegő sebességét fenntartva az állandó szívási sebességet. A motor vezérlését egy 32 bites központi számítógép végzi, amit Electronic Control Module néven vált ismertté. Az SV 650-es egy PAIR rendszerrel (szakaszos, másodlagos levegő-befecskendező) van ellátva, az emisszió további csökkentése érdekében. A PAIR rendszer tiszta levegőt enged a kipufogó-csatornába, hogy elégesse az elégetlen szénhidrogéneket.


Modellek megkülönböztetése

A modellek évjáratát a legegyszerűbben úgy lehet megállapítani, hogy leveszünk egy könnyen levehető műanyag idomot (pl. ülés alatti fekete takaróidom). Minden idomba bele van sütve a gyártás ideje, és ezeket pár hónapon belül mindig felhasználják.

2003 és 2004-es modellek közti különbségek:
Tankfelirat: 2003-ason Suzuki felirat, 2004-esen S betű
Farokidom: 2003-ason a rendszámtábla alatt még lenyúlik a sárvédő és azon van a prizma, 2004-es modell esetén a prizma a rendszámtábla világítás és a rendszám között van.
Szerszámosláda: 2003-as modell esetén a szerszámos táska a hátsó ülés alatt van, még a későbbi modellekben egy külön rekeszben a hátsó kerék előtt.
Idom: az ülés alatti fekete takaróidom, valamint az ülés is eltérő.

2004 és 2005-ös modellek közti különbségek:
Váz: 2005-től a váz és a felnik színe fekete.
Tankfelirat: 2004-ben a tankon matrica van, míg 2005-től domborminta.

2006 és 2007-es modellek közti különbségek:
Euro3: 2007-től a motor euro3-as, legegyszerűbb megnézni, hogy hány gyertya kell bele, ha 4, akkor 2007 utáni modell.


K4 és K5 verzió közti változások

1. A légszűrő házból kilógó gumicsonk 60mm-el lett lerövidítve ezáltal nőtt a gázreakció
2. A vezérműtengely kipufogó szelepekhez tartozó emelési magassága megnövekedett a szabadabb gáz-kiáramlás miatt majdnem 1mm-el
3. A dugattyú magasságán növeltek 0.15mm-t ezáltal a kompresszió nőtt mégpedig számszerűsítve úgy, hogy a K4 végnyomása 1000-1400 kPa között van míg a K5 végnyomása 1050-1450 kPa A kompresszió tehát 11.3:1-ről nőtt 11.6:1-re
4. A megnövekedett teljesítmény miatt a főtengely más csapágyazást kapott és változott a főtengely olajhézag is K4 : 0,002-0.023 mm   K5 : -0,004-0,023 mm
5. Új szín, fekete váz és lengőkar, műszerfal takaró az 1000-nél, fényszóró lekapcsolás indításkor, kétlépcsős üzemanyag szint kijelzés valamint új katalizátor a megváltozott gáz kibocsátás miatt
6. A befecskendező rendszeren változtattak némileg, a beszívott levegőnyomás érzékelőt kapott elöl és hátul, valamint  megszűnt a légkörinyomás érzékelő
7. 52mm-ről a K5ben 54mm-re növelték a pillangószelep ház átmérőjét így szabadabban kapja a levegőt is
8. Csökkentették a generátor forgórész tömegét is de csak az S modellnél mégpedig 2.6g-ról 2.25g-ra elektromos tulajdonság nem változott
9. Az üzemanyag-ellátásban a K5-nél kéttermisztoros üzemanyagszint mérést alkalmaznak ami 4L-nél csak villog és kb 1.5 L-nél folyamatosan világít de a szállítási teljesítménye nem változott a tápszivattyúnak


Színváltozatok

SV 650 - 1999:
Y7M Pearl Helios Red
Y7E Light Jay Blue Metallic

SV 650 - 2000:
Y9H Pearl Lively Yellow
Y7M Pearl Helios Red
YC2 Candy Grand Blue
 Y7L Saturn Black

SV 650 - 2001:
Y9H Pearl Lively Yellow
19A Candy Anteres Red
YC2 Candy Grand Blue
Y7L Saturn Black

SV 650 - 2002:
Y9H Pearl Lively Yellow
YC2 Candy Grand Blue
Y7L Saturn Black
YD8 Metallic Sonic Silver		 SV 650 - 2003:
YD8 Metallic Sonic Silver
YC2 Candy Grand Blue
Csak S:
YAV Burning Copper Metallic
Csak N:
33J Pearl Novelty Black

SV 650 - 2004:
YU9 Pearl Orpiment Yellow
YC2 Candy Grand Blue
YAY Pearl Nebular Black

SV 650 - 2005:
YEC Pearl Flash Yellow
YC2 Candy Grand Blue
 YAY Pearl Nebular Black
 YU7 Pearl Crystal Red

SV 650 - 2006:
YHH Marble Rakis Red
YHJ Candy Napoleon Blue
 YHF Metallic Phantom Gray
 YDV Metallic Euclase Silver

SV 650 - 2007:
YKY Pearl Vigor Blue
YHL Candy Sonoma Red
 YHG Metallic Oort Gray
 YAY Pearl Nebular Black

SV 650 - 2008:
 YKZ Candy Indy Blue
YPA Pearl Mirage White
 YLF Metallic Thunder Gray
 YAY Pearl Nebular Black		 SV 1000 - 2003:
YD8 Metallic Sonic Silver
YC2 Candy Grand Blue
Csak S:
YAV Burning Copper Metallic
Csak N:
33J Pearl Novelty Black

SV 1000 - 2004:
YU7 Pearl Crystal Red
YD8 Metallic Sonic Silver
Y7H Metallic Space Blue

SV 1000 - 2005:
YU7 Pearl Crystal Red
 YD8 Metallic Sonic Silver
YAY Pearl Nebular Black


SV 1000 - 2006:
YBA Pearl Deep Blue #2
YHG Oort Gray Metallic
 YAY Pearl Nebular Black

SV 1000 - 2007:
YAY Pearl Nebular Black
YKY Pearl Vigor Blue



Képek
2005-ös modellek
Kattints rájuk a nagyobb képhez!





2006-os modellek
Kattints rájuk a nagyobb képhez!






2007-es modellek
Kattints rájuk a nagyobb képhez!





Tervezetek

A képeket Kocsis Tomi készítette.
